スイッチに手を近づけるだけで作動する「非接触センサー」です。
[ 主な特徴 ]
直接手を触れる必要がなく、押しボタンの様に力を入れる必要もありません。いたずら対策として各種タイマスイッチ装備。また、空室時のドア解放状態が選択可能で、設置場所に応じてお選びいただけます。センサー、コントローラ間の配線は、わずか3 本。また、埋込ボックスは厚みの違う2 種類をご用意しました。センサー部の壁面からの突出はわずか5.5mm のスリムなデザインです。
[ 検出エリア ]

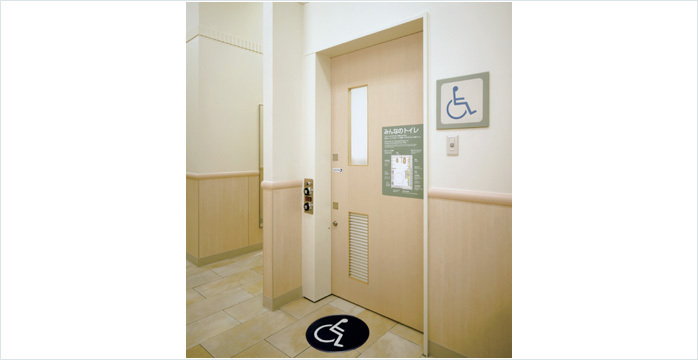

※イメージ写真(使用している製品は異なります。)
[ 仕様 ]

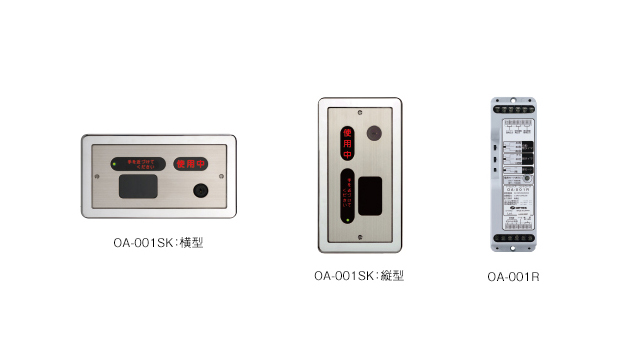

OA-001SK
| 検出距離 | 最大100mm(100×100mm白紙) |
|---|---|
| 検出方式 | 近赤外線拡散反射方式 |
| 電源 | OA-001Ｒより供給 |
| 通信方式 | 3線デジタル符号通信方式 |
| 通信距離 | 10ｍ以内 |
| 電源出力表示 | 通電時 点灯 動作時 消灯(緑色表示灯) |
| 誘導灯表示 | 『手を近づけてください』*(赤色) |
| 使用中灯表示 | 『使用中』：使用時 点灯、未使用時 消灯(赤色) |
| 強制解除キー | 緊急時 ドア開 |
| 使用周囲温度 | -10℃～＋55℃(結露なきこと) |
| 質量 | 1070g |
| 付属品 | 強制解除キー×2、取付ビス×４、ステッカー×2 |
OA-001S
| 検出距離 | 最大100mm(100×100mm白紙) |
|---|---|
| 検出方式 | 近赤外線拡散反射方式 |
| 角度調整範囲 | ±4° |
| 電源 | OA-001Ｒより供給 |
| 通信方式 | 3線デジタル符号通信方式 |
| 通信距離 | 10ｍ以内 |
| 電源出力表示 | 通電時 点灯 動作時 消灯(緑色表示灯) |
| 誘導灯表示 | 『手を近づけてください』*(赤色) |
| 使用中灯表示 | 『使用中』：使用時 点灯、未使用時 消灯(赤色) |
| 使用周囲温度 | -10℃～＋55℃(結露なきこと) |
| 質量 | 1040g |
| 付属品 | 取付ビス×４、ステッカー×2 |
*検出時・非検出時（点灯・消灯）
OA-001R
| 使用電源 | AC100V(50/60Hz) |
|---|---|
| 消費電力 | 5.5W/12.0VA以内 |
| 通信方式 | 3線デジタル符号通信方式 |
| 通信距離 | 10m以内 |
| 出力 | （自動ドア用） リレー1a接点 50V0.1A以下 （照明用） リレー2a接点 AC100V1A以下 （換気扇用） リレー2a接点 AC100V0.5A以下 |
| 電源出力表示 | 開モード時 赤色表示灯 点灯 閉モード時 緑色表示灯 点灯 |
| 質量 | 230g |
| 使用周囲温度 | -10～＋55℃(結露なきこと) |
| 付属品 | 取付ビス×2、取扱説明書×1 |
| 注意事項 | AC100V1A以下の白熱灯および蛍光灯を、ご使用ください。 ただしHID負荷・高力率蛍光灯・高周波点灯蛍光灯は、使用できません。 |
