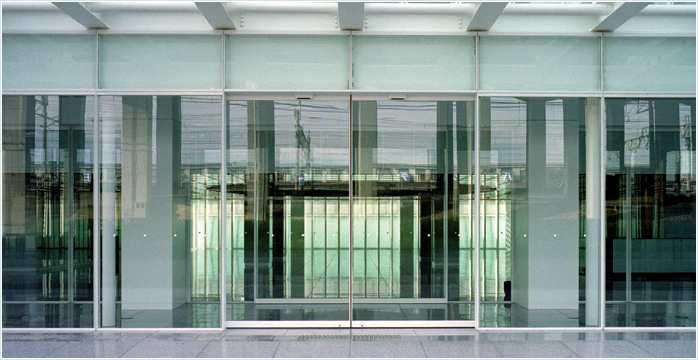

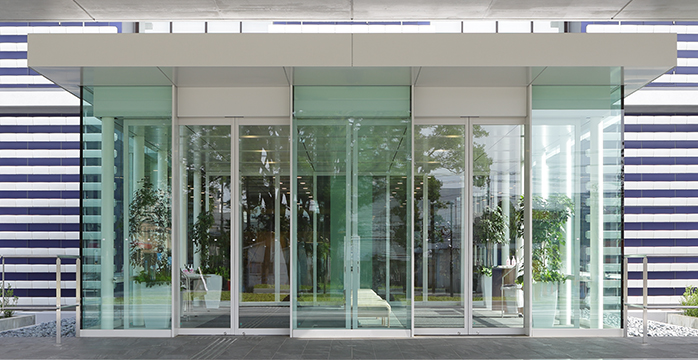

アルミフロントからオーダーサッシまで幅広く適応する中量用自動ドア。
大型商業施設からビルエントランスまで対応します。

パワーと静音性を兼備したDCブラシレスモータを採用したエンジン。 |
|
|||
---|---|---|---|---|
SOV-100KLCM |
|
|||
構 成 | M3/D3/H1台板セット/セパレート | |||
開閉方式 | 片引き; | 引分け | ||
適応ドア質量 | 100kg×1 (標準RSハンガー) |
50kg×2 | ||
ドアストローク | 450~1,500mm | |||
開閉速度 | 100~500mm/s | |||
開放タイマー | 0.3~9s | |||
モータ形式 | DCブラシレスモータ | |||
駆動伝達方式 | Vベルト/タイミングベルト | |||
コントローラ | YCB-DCR | |||
動作可能周囲温湿度 | -10~+50℃ 75%以下(結露しないこと) | |||
電 源 | AC100V ±10% 5A 50/60Hz | |||
消費電力 | 約117Wh/1000回の開閉時 | |||
![]() |
||||
(ドアストローク)450~1,500mm |

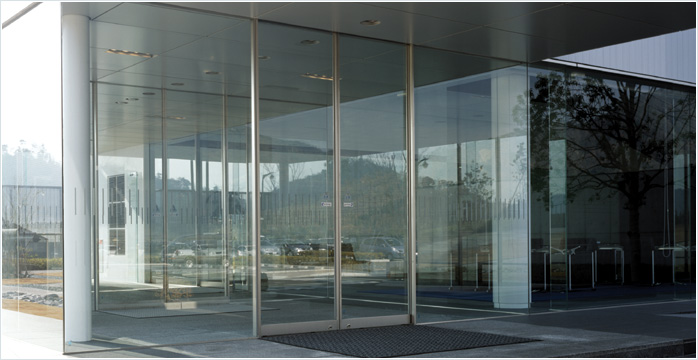

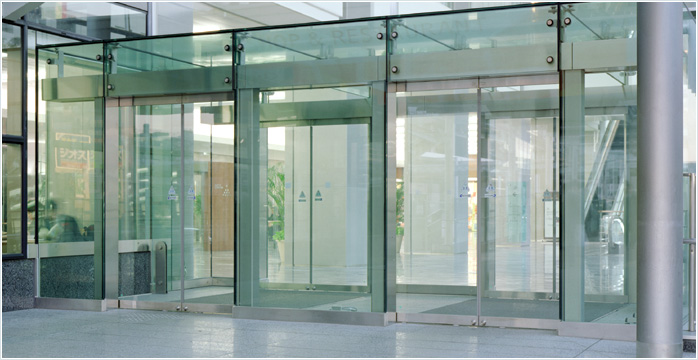

アルミフロントからオーダーサッシまで対応できる中量ドア用エンジン。 |
パワーと静音性を兼備したDCブラシレスモータを採用したエンジン。 |
|||
---|---|---|---|---|
SOV-160KLDM |
SOT-160KLCM-S |
|||
構 成 | M3/D3/H1台板セット/セパレート | M3/D3/H1台板セット/セパレート | ||
開閉方式 | 片引き | 引分け | 片引き | 引分け |
適応ドア質量 | 150kg×1 (大型RSハンガー) |
75kg×2 (M3ハンガー) |
150kg×1 (大型RSハンガー) |
75kg×2 (M3ハンガー) |
ドアストローク | 650~1,500mm | 650~1,500mm | ||
開閉速度 | 100~450mm/s | 100~450mm/s | ||
開放タイマー | 0.3~9s | 0.3~9s | ||
モータ形式 | DCブラシ付モータ | DCブラシレスモータ | ||
駆動伝達方式 | Vベルト/タイミングベルト/チェーン | Vベルト/タイミングベルト | ||
コントローラ | YCB-DCU | YCB-DCR | ||
動作可能周囲温湿度 | -20~+50℃ 75%以下(結露しないこと) | -20~+50℃ 75%以下(結露しないこと) | ||
電 源 | AC100V ±10% 5A 50/60Hz | AC100V ±10% 5A 50/60Hz | ||
消費電力 | 約100Wh/1000回の開閉時 | 約97Wh/1000回の開閉時 | ||
![]() |
![]() |
|||
(ドアストローク)650~1,500mm |
(ドアストローク)650~1,500mm |
中量スライドドア 図面ダウンロード

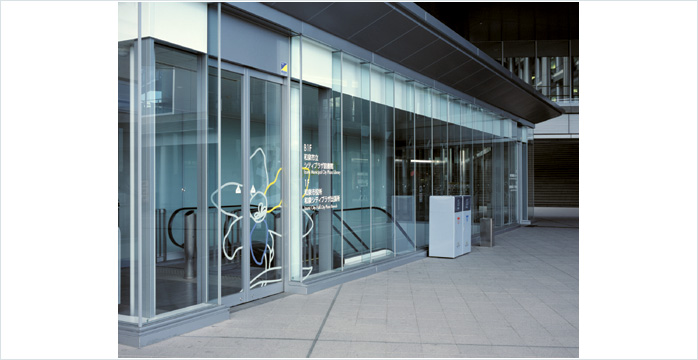

※図面データは標準的な仕様となり、写真と同一現場ではありません。

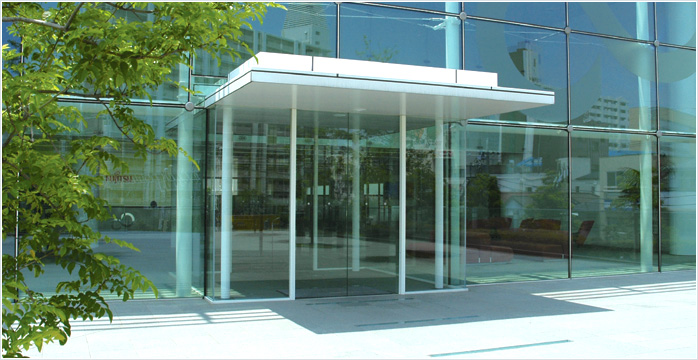

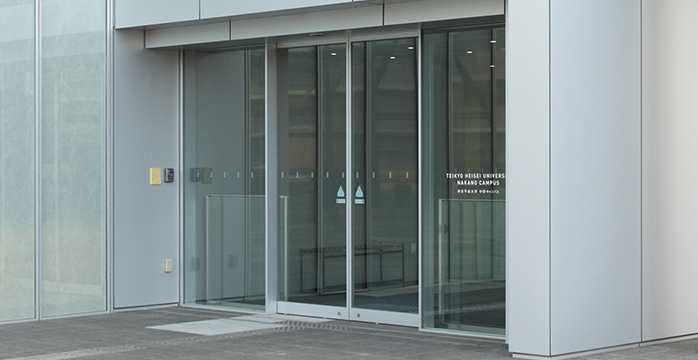

静音性を維持しつつハイパワーを実現したLDMシリーズのハイエンド機種。アルミフロントからビルフロントまで幅広く対応できます。 |
パワーと静音性を兼備したDCブラシレスモータを採用した中量ドア用エンジン。 |
|||
---|---|---|---|---|
SOV-200KLDM |
SOV-200KLCM |
|||
構 成 | M3/D3/H1台板セット/セパレート | M3/D3/H1台板セット/セパレート | ||
開閉方式 | 片引き | 引分け | 片引き | 引分け |
適応ドア質量 | 150kg×1 (大型RSハンガー) |
100kg×2 (標準RSハンガー) |
150kg×1 (大型RSハンガー) |
100kg×2 (標準RSハンガー) |
ドアストローク | 650~2,000mm | 650~2,000mm | ||
開閉速度 | 100~450mm/s | 100~450mm/s | ||
開放タイマー | 0.3~9s | 0.3~9s | ||
モータ形式 | DCブラシ付モータ | DCブラシレスモータ | ||
駆動伝達方式 | Vベルト/タイミングベルト/チェーン | Vベルト/タイミングベルト | ||
コントローラ | YCB-DCU | YCB-DCR | ||
動作可能周囲温湿度 | -20~+50℃ 75%以下(結露しないこと) | -20~+50℃ 75%以下(結露しないこと) | ||
電 源 | AC100V ±10% 5A 50/60Hz | AC100V ±10% 5A 50/60Hz | ||
消費電力 | 約130Wh/1000回の開閉時 | 約112Wh/1000回の開閉時 | ||
![]() |
![]() |
|||
(ドアストローク)650~2,000mm |
(ドアストローク)650~2,000mm |
中量スライドドア 図面ダウンロード

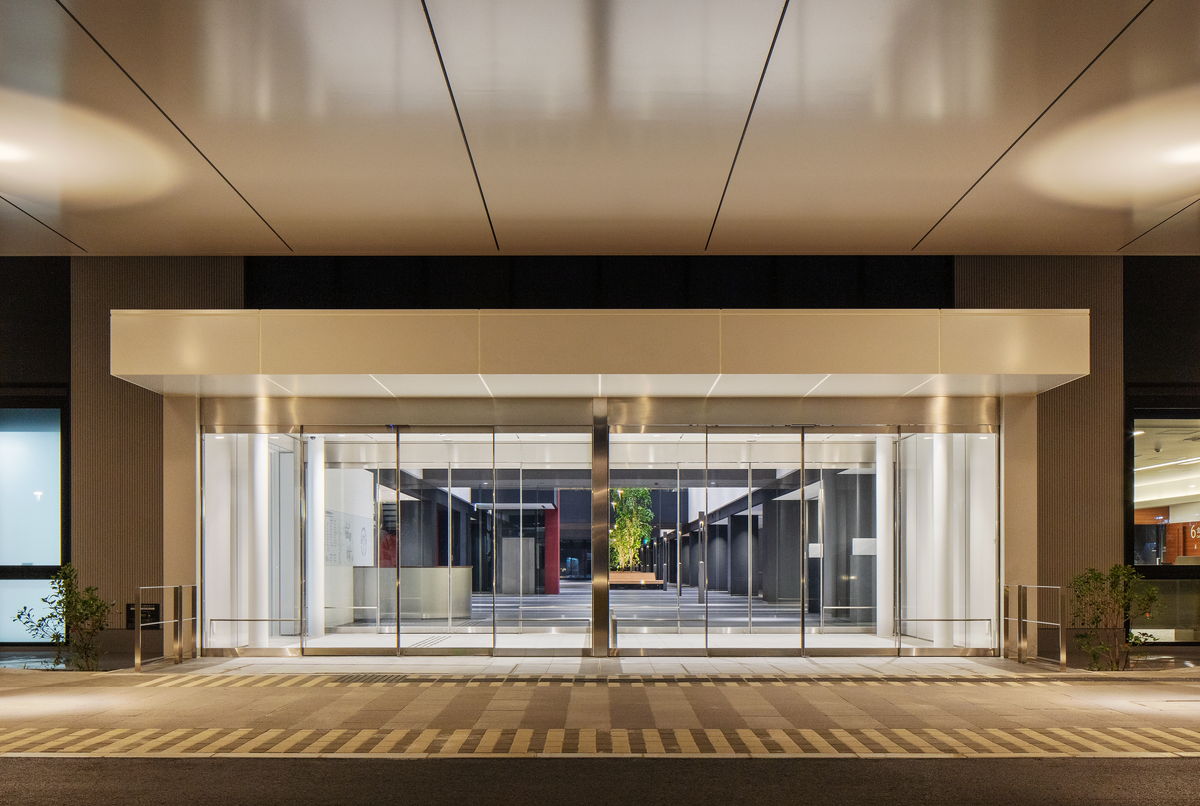

※図面データは標準的な仕様となり、写真と同一現場ではありません。

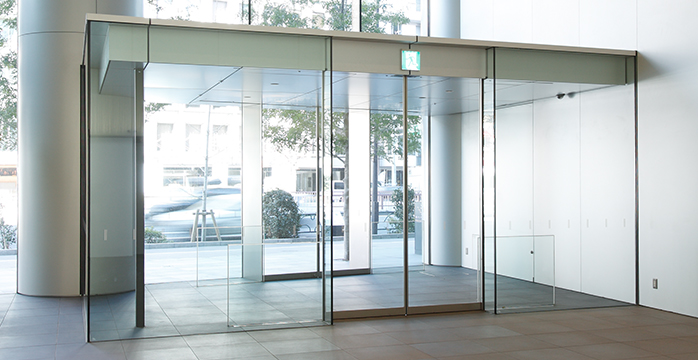

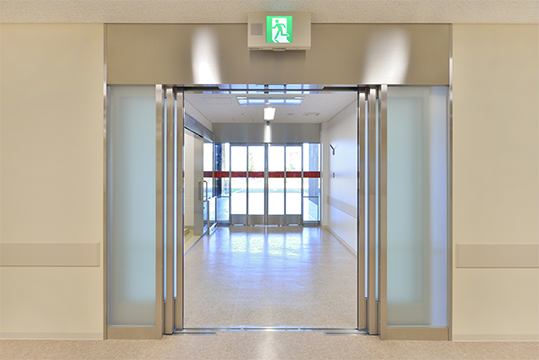

「ハイパワー&タフネス」をコンセプトにもつDCシリーズの中量ドア向けオーダーサッシ用セパレートタイプのエンジン。 |
パワーと静音性を兼備したDCブラシレスモータを採用した中量ドア用エンジン。 |
|||
---|---|---|---|---|
SOV-200KDC |
SOV-200KDCN |
|||
構 成 | セパレート | セパレート | ||
開閉方式 | 片引き | 引分け | 片引き | 引分け |
適応ドア質量 | 150kg×1 (大型RSハンガー) |
100kg×2 (標準RSハンガー) |
150kg×1 (大型RSハンガー) |
100kg×2 (標準RSハンガー) |
ドアストローク | 650~2,000mm | 650~2,000mm | ||
開閉速度 | 100~400mm/s | 100~400mm/s | ||
開放タイマー | 0.3~9s | 0.3~9s | ||
モータ形式 | DCブラシ付モータ | DCブラシレスモータ | ||
駆動伝達方式 | Vベルト/タイミングベルト/チェーン | Vベルト/タイミングベルト/チェーン | ||
コントローラ | YCB-DCU | YCB-DCR | ||
動作可能周囲温湿度 | -20~+50℃ 75%以下(結露しないこと) | -10~+50℃ 75%以下(結露しないこと) | ||
電 源 | AC100V ±10% 5A 50/60Hz | AC100V ±10% 5A 50/60Hz | ||
消費電力 | 約110Wh/1000回の開閉時 | 約113Wh/1000回の開閉時 | ||
![]() |
![]() |
|||
(ドアストローク)650~2,000mm |
(ドアストローク)650~2,000mm |
※その他SOT-200KNBがあります。
中量スライドドア 図面ダウンロード
※図面データは標準的な仕様となり、写真と同一現場ではありません。
