コンパクト設計の、無目外付けタイプ自動ドア。

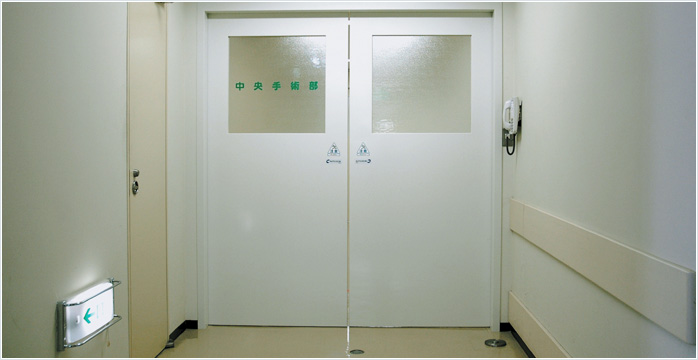

開き戸 全閉時（外部）

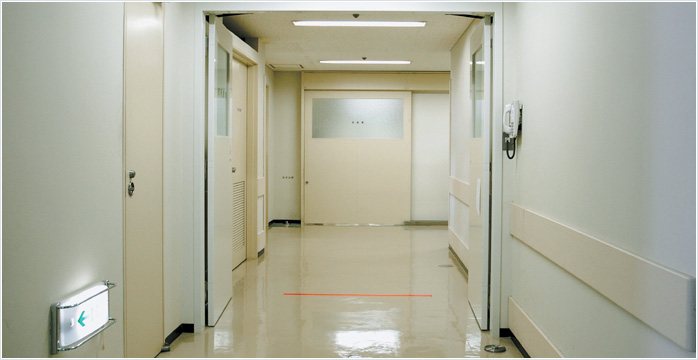

開き戸 全開時（外部）

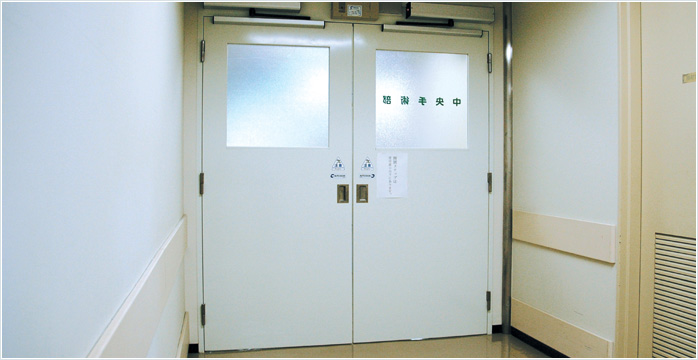

開き戸 全閉時（内部）

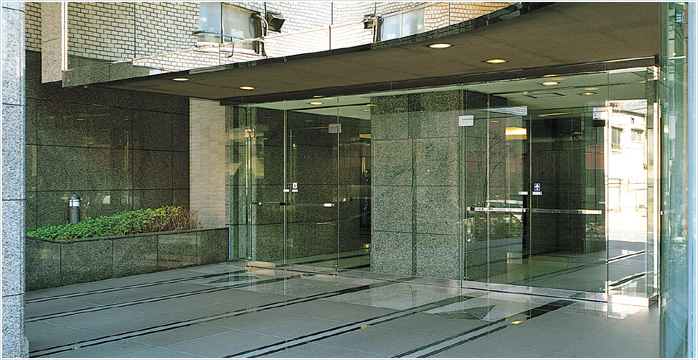

開き戸 床埋め式
押し開き式、引き開き式の2種類。 |
DCモータ採用の無目外付けタイプエンジン。 |
|||
|---|---|---|---|---|
|
HOG-900 |
HOH-1000 |
|||
| 設置方式 | 無目外付け | 無目外付け | ||
| 開閉方式 | 90゜片開き | 90゜片開き | ||
| 適応ドア質量 | 75kg×1以下 | 75kg×1以下 | ||
| 適応ドア幅 | 700～900mm | 700～1,000mm | ||
| 開閉速度 | 35～40゜/s | 35～45゜/s | ||
| 開放タイマー | 0.5～4s | 0～180s | ||
| モータ形式 | インダクションモータ | DCブラシ付モータ | ||
| 駆動伝達方式 | 押しアーム、スライドアーム | スライドアーム | ||
| コントローラ | 900T | YCB-HOH | ||
| 動作可能周囲温湿度 | -20～+50℃ 75％以下（結露しないこと） | -20～+50℃ 75％以下（結露しないこと） | ||
| 電 源 | AC100V ±10％ 5A 50/60Hz | AC100V ±10％ 5A 50/60Hz | ||
| 消費電力 | 約200Wh/1000回の開閉時 | 約80Wh/1000回の開閉時 | ||
 |
|
|||
700～900mm |
700～1,000mm |
|||
開き戸 図面ダウンロード
- HOH-1000
※図面データは標準的な仕様となり、写真と同一現場ではありません。
ビルトインタイプの、スイングドアエンジン。 |
||||
|---|---|---|---|---|
|
HB-1100 |
||||
| 設置方式 | 床埋め式 | |||
| 開閉方式 | 90゜片開き | |||
| 適応ドア質量 | 100kg×1以下 | |||
| 適応ドア幅 | 700～1,100mm | |||
| 開閉速度 | 35～40゜/s | |||
| 開放タイマー | 0.5～4s | |||
| モータ形式 | シリースモータ | |||
| 駆動伝達方式 | 軸駆動/th> | |||
| コントローラ | YCB-5S | |||
| 動作可能周囲温湿度 | -20～+50℃ 75％以下（結露しないこと） | |||
| 電 源 | AC100V ±10％ 5A 50/60Hz | |||
| 消費電力 | 約140Wh/1000回の開閉時 | |||
|
||||
700～1,100mm |
||||
開き戸 図面ダウンロード
- HB-1100
※図面データは標準的な仕様となり、写真と同一現場ではありません。
