折り戸・折り戸ユニット

通路の間仕切りや手術室の前室など、ドアの引き込みスペースが取れない場所に最適な自動ドア。

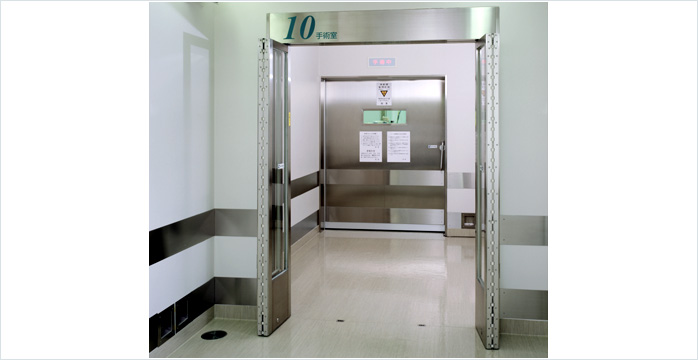

  • 折り戸 全開時

  • 折り戸 全閉時

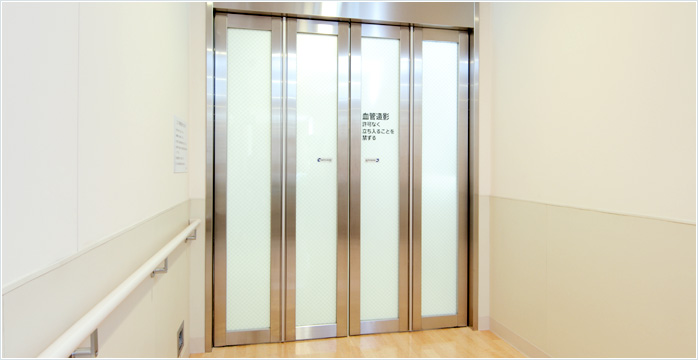

  • 折り戸 全閉時

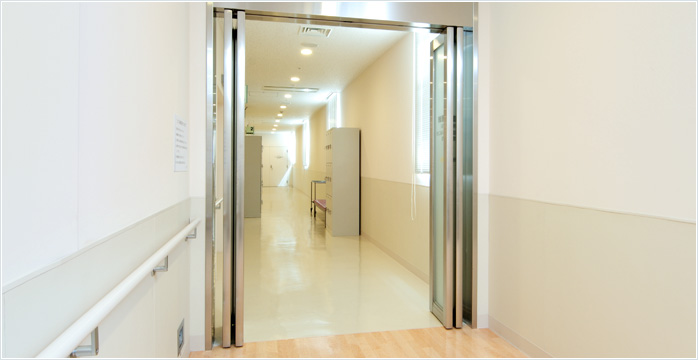

  • 折り戸 全開時

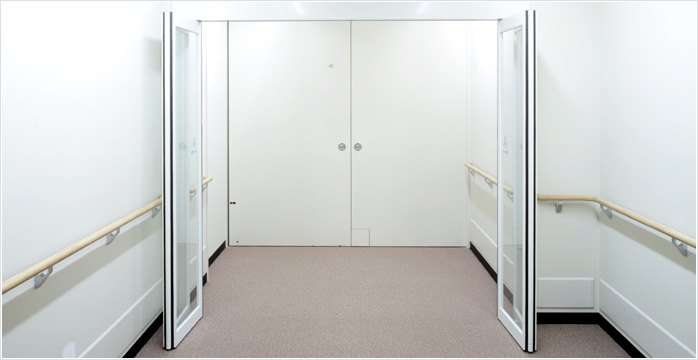

  • 折り戸ユニットスライドドア 全開時

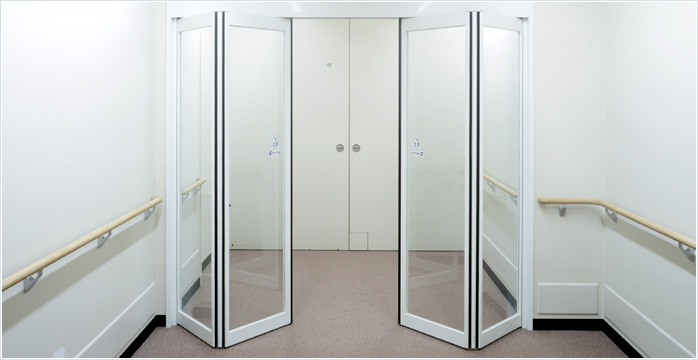

  • 折り戸ユニットスライドドア 開閉中

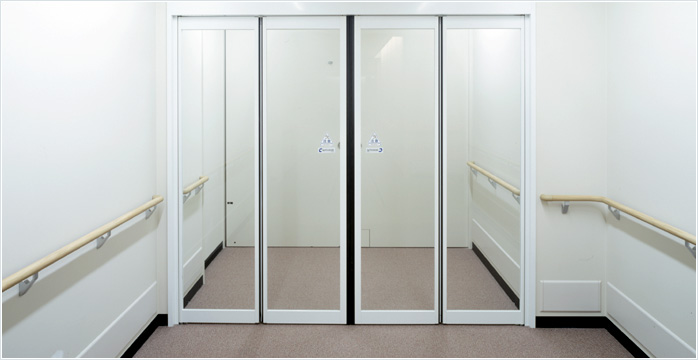

  • 折り戸ユニットスライドドア 全閉時

軽量(スチール/ステンレス製)折り戸エンジン。

HOH-SD

HOH-DD

設置方式 無目内蔵 無目内蔵
開閉方式 2枚折り戸 4枚折り戸
適応ドア質量 40kg×2以下 30kg×4以下
開口幅 1,000〜1,400mm 1,400〜2,200mm
開閉速度 35〜40゜/s 35〜40゜/s
開放タイマー 0.5〜180s 0.5〜180s
モータ形式 DCブラシ付モータ DCブラシ付モータ
駆動伝達方式 軸駆動・歯付ベルト伝達式 軸駆動・チェーン伝達式
コントローラ YCB-HOH-FD YCB-HOH-FD
動作可能周囲温湿度 -20〜+50℃ 75%以下(結露しないこと) -20〜+50℃ 75%以下(結露しないこと)
電  源 AC100V ±10% 5A 50/60Hz AC100V ±10% 5A 50/60Hz
消費電力 約80Wh/1000回の開閉時 約80Wh/1000回の開閉時


1,000〜1,400mm
1,400〜2,200mm

折り戸 図面ダウンロード

  • HOH-SD/DD

※図面データは標準的な仕様となり、写真と同一現場ではありません。

オーダーサッシ対応の中量折り戸エンジン。

HB-SD

HB-DD

設置方式 無目内蔵 無目内蔵
開閉方式 2枚折り戸 4枚折り戸
適応ドア質量 80kg×2以下 50kg×4以下
適応ドア幅 850〜1,500mm 1,250〜2,200mm
開閉速度 30゜/s 30゜/s
開放タイマー 0.3〜9s 0.3〜9s
モータ形式 DCブラシレスモータ DCブラシレスモータ
駆動伝達方式 軸駆動・チェーン伝達式 軸駆動・チェーン伝達式
コントローラ HOH-DRH-1SW HOH-DRH-1SW
動作可能周囲温湿度 -20〜+50℃ 75%以下(結露しないこと) -20〜+50℃ 75%以下(結露しないこと)
電  源 AC100V ±10% 5A 50/60Hz AC100V ±10% 5A 50/60Hz
消費電力 約60Wh/1000回の開閉時 約60Wh/1000回の開閉時


850〜1,500mm
1,250〜2,200mm

折り戸 図面ダウンロード

  • HB-SD/DD

※図面データは標準的な仕様となり、写真と同一現場ではありません。

折り戸ユニット
100mm見込アルミフロントに内蔵できる折り戸ユニット自動ドア。

1:省スペースでコンパクトな納まり
アルミフロント(100mm見込×170mm見付)に納まるコンパクトタイプ。
また、戸袋が不要なため、デッドスペースが少なく、広い開口が確保できます。
2:通行体を配慮した安心設計
開閉スピードは、通行者に合わせて設定することができます。
また、オリジナルドア「アルクラッセ・ドア」との組み合わせで、美しい納まり。
3:マイコン制御で多彩な設定
開放時間、補助センサー無効角度、開閉完了出力など多彩な設定が可能です。
4:滑らかで確実な開閉動作
DCブラシ付モータを採用、安定したトルクを発揮し、確実な動作を実現します。
[ 主な使用箇所 ]
廊下の間仕切り、病院手術室の前室、厨房の出入り口


コンパクトで美しい納まり。ドアの軽量化で、より安全性を配慮。
オリジナル・アルミフレームドア「アルクラッセ・ドア」と組み合わせユニット化。

HOH-CAL-S

HOH-CAL-D

設置方式 無目内蔵 無目内蔵
開閉方式 2枚折り戸 4枚折り戸
適応ドア質量 25kg×2以下 25kg×4以下
開口幅 850〜1,200mm 1,200〜2,000mm
開閉速度 35〜40゜/s 35〜40゜/s
開放タイマー 0.5〜180s 0.5〜180s
モータ形式 DCブラシ付モータ DCブラシ付モータ
駆動伝達方式 軸駆動・歯付ベルト伝達式 軸駆動・チェーン伝達式
コントローラ YCB-HOH-FD YCB-HOH-FD
動作可能周囲温湿度 -20〜+50℃ 75%以下(結露しないこと) -20〜+50℃ 75%以下(結露しないこと)
電  源 AC100V ±10% 5A 50/60Hz AC100V ±10% 5A 50/60Hz
消費電力 約80Wh/1000回の開閉時 約80Wh/1000回の開閉時


850〜1,200mm
1,200〜2,000mm

折り戸ユニット 図面ダウンロード

  • HOH-CAL-S/D

※図面データは標準的な仕様となり、写真と同一現場ではありません。
