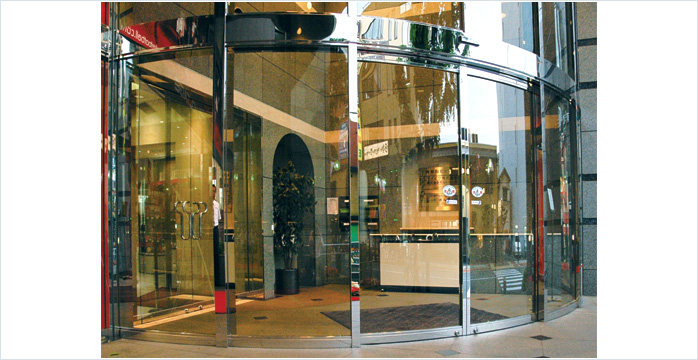

豪華で個性的なエントランスを演出する円形自動ドア。
円形ドア・マイルドアール
円形ドア・マイルドアール

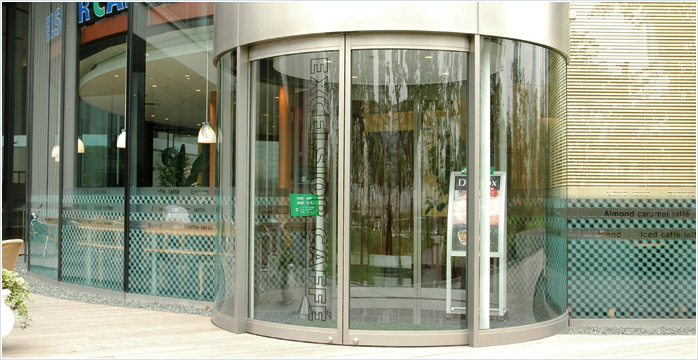

風除室を構成する1200R、1500Rの全円形自動ドア。 |
|||||||
|---|---|---|---|---|---|---|---|
|
SOV-R200 |
SOV-R300 |
||||||
| 半径 （ドア芯までmmR） |
1200R（標準） | 1500R（標準） | 1500R以上 | 1200R（標準） | 1500R（標準） | 1500R以上 | |
| 型式 | 半円形、全円形 | マイルドアール | 半円形、全円形 | マイルドアール | |||
| 開閉方式 | 片引き、引分け | 片引き、引分け | |||||
| エンジン機種 | SOV-200KDC | SOV-300KDC | |||||
| 適応ドア | 質量 | 100kg×1、100kg×2 | 120kg×1、120kg×2 | ||||
| DW（mm） | 942 | 928 | 800～1,200 | 942 | 928 | 800～1,200 | |
| DH（mm） | 2,200 | 2,400 | 2,400 | 2,500 | 2,800 | 2,800 | |
| 有効開口幅（mm） | 1,668 | 1,697 | － | 1,668 | 1,697 | － | |
 |
 |
||||||
（ドアストローク）700～1,200mm |
（ドアストローク）700～1,200mm |
||||||
円形ドア・マイルドアール 図面ダウンロード
- SOV-R200
※図面データは標準的な仕様となり、写真と同一現場ではありません。

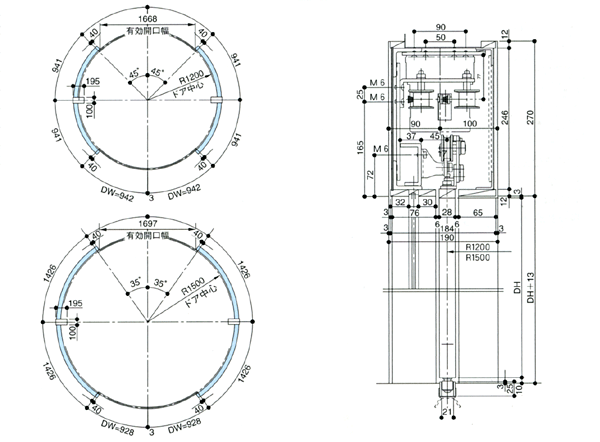

[ 納まり図 ]
