回転ドア

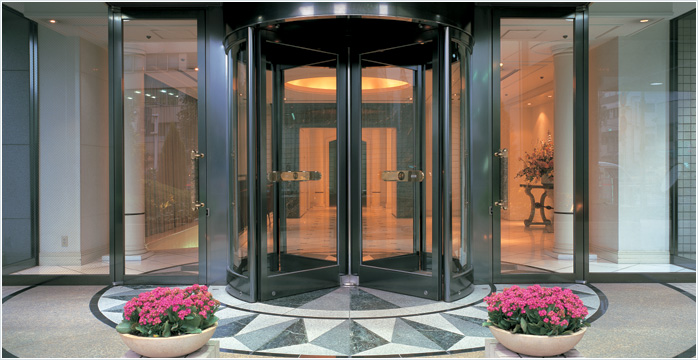

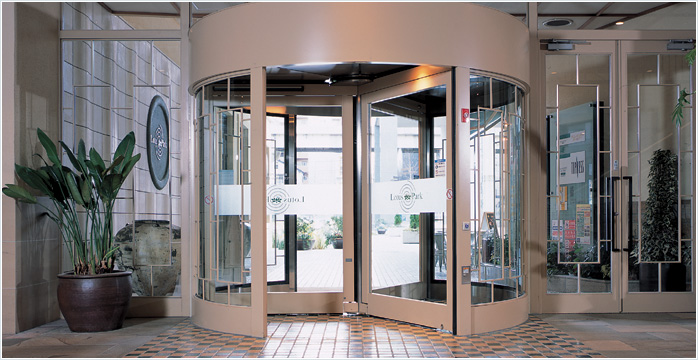

安全性を重視した自動回転ドア。

  • 回転ドア

  • 回転ドア

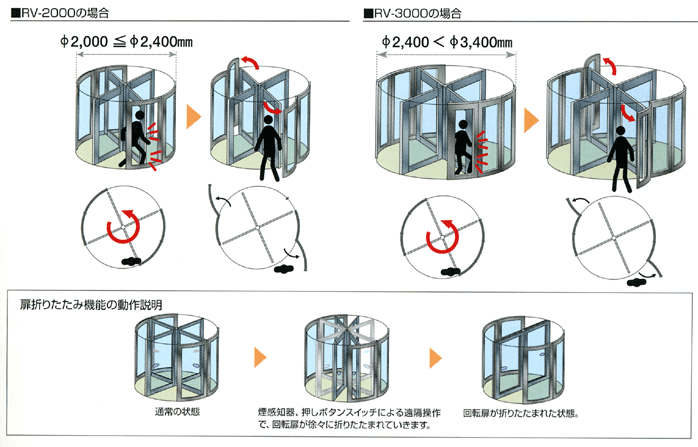

万一挟まれても、FIXドアが外側に開いて、回転ドアは停止します。


空調効果の高い回転ドア。扉が常に内外の空気を遮断しているため、高い省エネ、遮音効果が得られます。万一、ドアとFIXの間に人が挟まれた場合、先端部分(FIX)が開き、自動的に停止します。さらに多くの人が通行するとき、あるいは非常時には、扉を折りたたんで広い通行間口を確保します。

RV-2000

直径 Φ2,000≦Φ2,400mm
高さ 2,200〜2,700mm
電源 単相 AC100V 10A
ガラス 扉:8mm厚 強化ガラス
ドア羽根仕様 扉枚数:4枚
・折りたたみ方式
  非常時煙感知器連動又は手動信号(無電圧A接点連続信号)
・固定式
FIX仕様 可動FIX形式
回転速度 戸先周辺速度
低速時:350mm/s以下  高速時:650mm/s以下
回転方向 反時計回転方式
起動センサー 無目付起動センサー(内外設置)
補助センサー ドア羽根縦框および下框テープスイッチ
ドア羽根上框センサー
無目(幕板)下部センサー
(中間方立テープスイッチ)
補助装置 低速回転ボタン※中間方立部にSWを設置(内外)
非常用装置 非常停止ボタン※中間方立部にSWを設置(内外)

  Φ2,000≦Φ2,400mm

RV-3000

直径 Φ2,400<Φ3,400mm
高さ 2,200〜2,700mm
電源 単相 AC100V 10A
ガラス 扉:8mm厚 強化ガラス
ドア羽根仕様 扉枚数:4枚
・折りたたみ方式
  非常時煙感知器連動又は手動信号(無電圧A接点連続信号)
・固定式
FIX仕様 可動FIX形式
回転速度 戸先周辺速度
低速時:350mm/s以下  高速時:650mm/s以下
回転方向 反時計回転方式
起動センサー 無目付起動センサー(内外設置)
補助センサー ドア羽根縦框および下框テープスイッチ
ドア羽根上框センサー
無目(幕板)下部センサー
(中間方立テープスイッチ)
補助装置 低速回転ボタン※中間方立部にSWを設置(内外)
非常用装置 非常停止ボタン※中間方立部にSWを設置(内外)

  Φ2,400<Φ3,400mm

回転ドア 図面ダウンロード

  • RV-2000/3000

※図面データは標準的な仕様となり、写真と同一現場ではありません。
