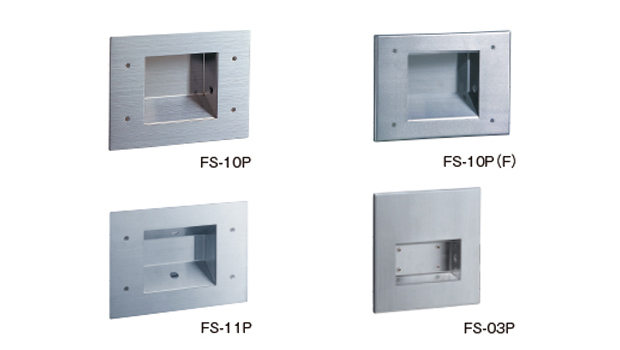

フットスイッチ FS-10P/10P(F) FS-11P FS-03P
壁面に埋め込んだセンサーボックスに足を入れてドアを開閉させるタイプ。
[ 主な特徴 ]
壁面からの突出はわずか2.5mm で美観を損ねません(FS-10P/11P)。また、FS-11P は従来のFS-10P の埋込ボックスとも互換性のあるタテ型光線フットスイッチで、センサーヘッドの防塵対策も考慮した設計です。
[ 動画 ]

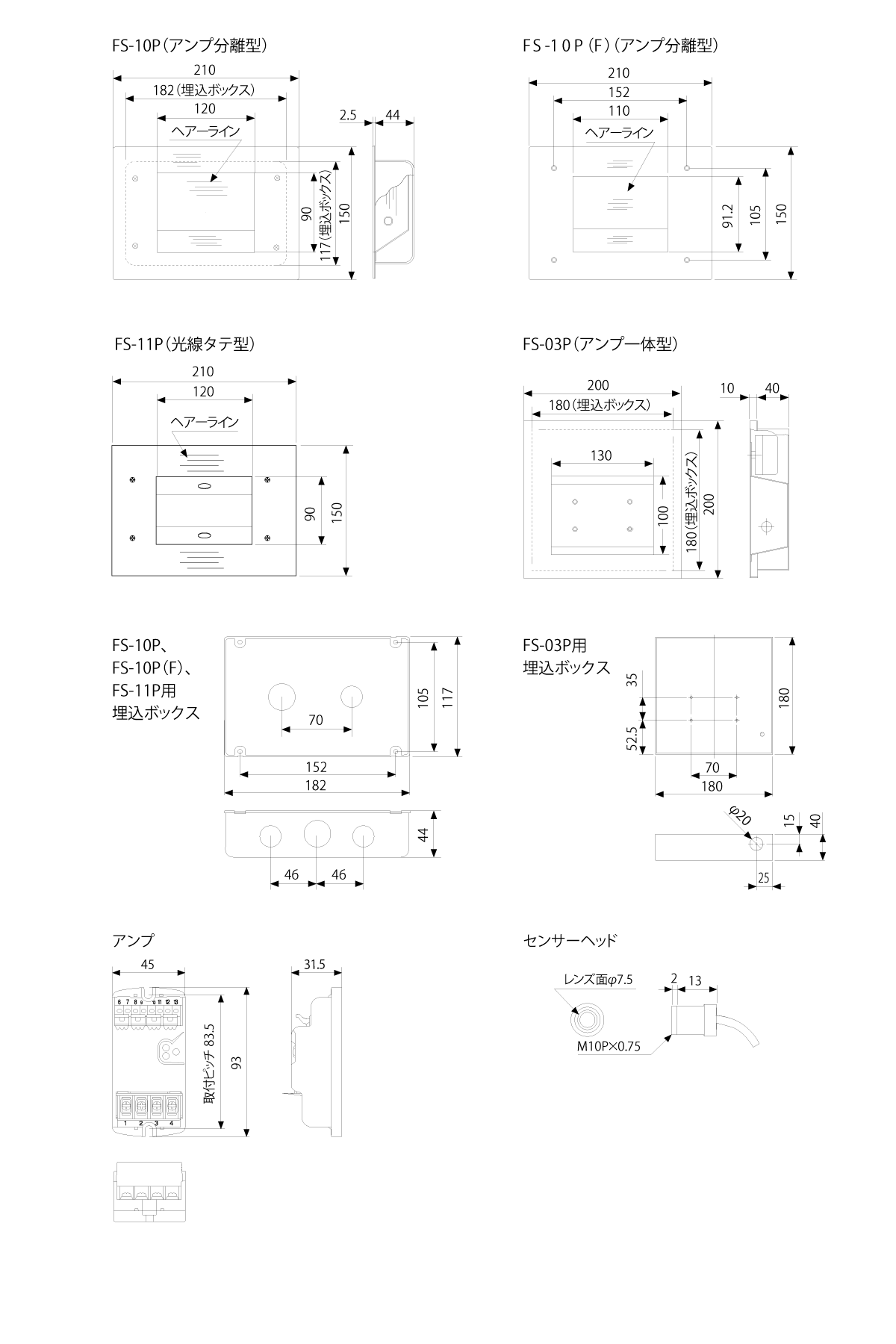

[ 外形寸法 ]
[ 仕様 ]
FS-10Ｐ
| 検出方式 | 近赤外線透過方式 |
|---|---|
| 電源 | AC100/110Ｖ(50/60Hz) |
| 消費電力 | 1.5W/5VA以内 |
| 動作表示 | 緑色点灯：待機時 緑色消灯：遮光時 |
| 出力 | リレー接点1a(無電圧) 50V0.1A以内(抵抗負荷) |
| 出力保持時間 | 約0.5秒 |
| 使用周囲温度 | -20℃～＋55℃(結露なきこと) |
| 質量 | 1220g/本体のみ |
| 付属品 | 化粧プレート×１、センサーボックス(センサーヘッド付)×１、埋込ボックス×１、シールド線(投・受7mコネクタ付)×各１、アンプ×１、付属ビス(3種)×１０ |
FS-10Ｐ(F)
| 検出方式 | 近赤外線透過方式 |
|---|---|
| 電源 | AC100/110Ｖ(50/60Hz) |
| 消費電力 | 1.5W/5VA以内 |
| 動作表示 | 緑色点灯：待機時 緑色消灯：遮光時 |
| 出力 | リレー接点1a(無電圧) 50V0.1A以内(抵抗負荷) |
| 出力保持時間 | 約0.5秒 |
| 使用周囲温度 | -20℃～＋55℃(結露なきこと) |
| 質量 | 1450g/本体のみ |
| 付属品 | センサーボックス(センサーヘッド付)×１、埋込ボックス×１、シールド線(投・受7mコネクタ付)×各１、取扱説明書×１、アンプ×１、付属ビス(２種)×６ |
FS-11Ｐ
| 検出方式 | 近赤外線透過方式 |
|---|---|
| 電源 | AC100/110Ｖ(50/60Hz) |
| 消費電力 | 1.5W/5VA以内 |
| 動作表示 | 緑色点灯：待機時 緑色消灯：遮光時 |
| 出力 | リレー接点1a(無電圧) 50V0.1A以内(抵抗負荷) |
| 出力保持時間 | 約0.5秒 |
| 使用周囲温度 | -20℃～＋55℃(結露なきこと) |
| 質量 | 1140g/本体のみ |
| 付属品 | 化粧プレート×１、センサーボックス(センサーヘッド付)×１、埋込ボックス×１、シールド線(投・受7mコネクタ付)×各１、アンプ×１、付属ビス(3種)×１０ |
FS-03Ｐ
| 検出方式 | 近赤外線透過方式 |
|---|---|
| 電源 | AC100/110Ｖ(50/60Hz) |
| 消費電力 | 1.5W/５VA以内 |
| 動作表示 | 緑色点灯：待機時 緑色消灯：遮光時 |
| 出力 | リレー接点1a(無電圧) 50V0.1A以内(抵抗負荷) |
| 出力保持時間 | 約0.5秒 |
| 使用周囲温度 | -20℃～＋55℃(結露なきこと) |
| 質量 | 1600ｇ |
| 付属品 | センサーボックス(センサーヘッド付)×１、埋込ボックス×１、取扱説明書×１ |
